地震の怖さ



「自分には関係ない」なんて思っていませんか?


地震の怖さ

≪ 過去のデータから未来を予想する ≫




- 日本の過去の主な地震被害 -
発生年 地震・震災名 規模(マグニチュード)
被害状況
1891年
(明治24年)
濃尾地震 8.0
●7273  ■14万2177  □8万184
1894年
(明治27年)
庄内地方地震 7.4
●726  ■3858  □2397  △2148
1896年
(明治29年)
三陸沖地震 7.6
●2万7122  ■□▲8891  船被害7.32
1923年
(大正12年)
関東大震災 7.9
●9万9331 ○4万3476 ■12万8226 △44万7128
1925年
(大正14年)
北但馬地震 6.8
●428  ■1259  △2180
1927年
(昭和2年)
北丹後地震(京都府北西部) 7.3
●2925  ■1万2584  △3711
1933年
(昭和8年)
三陸沖地震 8.1
●3008  ■□2346  ▲4917  浸水4329  ×
1943年
(昭和18年)
鳥取地震 7.2
●1083  ■7485
1944年
(昭和19年)
東南海地震 7.9
●998  ■2万6130  ▲3059  ×
1945年
(昭和20年)
三河地震 7.1
●1961  ■5539(ほか非住居9187)
1946年
(昭和21年)
南海道地震 8.1
●1330  ○102  ■1万1591  □2万3487  ▲2598  ×
1948年
(昭和23年)
福井地震 7.3
●3895  ■3万5420  □1万1449  ▲3691
1995年
(平成7年)
阪神・淡路大震災 7.3
●6500  ■10万282  □10万8402  火災294
<凡例> ●死者(人)   ○行方不明(人)   ■家屋全壊(件)
□家屋半壊(件)   △家屋消失(件)   ▲家屋流出(件)
×津波発生
(理科年表ほかによる。死者300人を超える地震について計上した)





 上の表で示したように、1891(明治24)年の濃尾地震から1995(平成7)年の阪神・淡路大震災までのおよそ一世紀の間に、 死者が300人を超える地震が13回も起きています。 日本が地震国であることをほとんどの日本人は理解しているはずなのに、なぜ地震の被害を繰り返しているのでしょうか。

○ いつ来るかわからない地震に対して、緊張感が持続しない。
○ ほとんどの日本人は地震の恐怖を体験していない。
○ 地震に対する認識不足。

また、木造住宅事態が抱える問題もあります。
在来木造住宅は、その安全性を設計者や施工者の技術力に依存してきた歴史があります。 1950年に建築基準法が施工された後も、木造住宅の構造に関する規制は緩く、 この傾向は基本的に変わりませんでした。
1981年には新耐震設計法が導入され、在来木造にも壁量の計算が義務付けられましたが、 ここでも接合部や床構面についての検討は抽象的で、安全性を十分に確保できているとは言えない状況でした。
設計や施工の現場の問題もあります。在来木造住宅の増改築では、構造の検討をせずに工事を進めるケースが多く見られます。 新築でも、建築確認を受けた内容とは異なる建物が現場で立てられているケースが少なくありません。 こうして、既存の在来木造住宅の耐震性は低いまま放置されてきました。


近い将来、東南海・南海地震は必ず起こる と言われています。

次に示す表は過去の被害状況から予想した東南海・南海地震の被害状況です。




- 東南海・南海地震の被害予想 -
地震の規模
  マグニチュード 8超
  最大震度 6強
  最大津波高 1.9m
被害想定
  死者 200人弱
  負傷者 3000人超
  建物の全半壊 2万2000戸
  避難生活者 1万人超
発生の確率
  30年以内 50%程度
  50年以内 80%程度
過去の南海地震(参考データ)
  1854年12月24日 午後4時発生
  ◎ 規模:マグニチュード8.4
◎ 県内の被害:死者5人  負傷者19人  倒壊家屋2961戸
  1946年12月21日 午前4時19分発生
  ◎ 規模:マグニチュード8.0(震度高松5)
◎ 県内の被害:死者52人  負傷者273人  倒壊家屋608戸
半壊家屋2409戸

 特に新耐震設計法導入前である1981年以前に建てられた家が危ないと言われています。
実際、阪神・淡路大震災(1995年)では、 1981年以前に建てられた木造住宅や中低層ビルへの被害が大きかったという報告があります。





建てる時、リフォームする時

「じゃあ、何をすればいいの?」

建てる時、リフォームする時

≪ どんな対策が必要か ≫


 阪神・淡路大震災において神戸市内では、 地震が起こった午前5時46分から午前6時までの約15分間に全体の92%が亡くなられたという報告があります。 この数字からわかることは、地震が起こった時に地震に耐えられない住宅や地震に対して、 構造的に弱い住宅から逃げ出すのはほとんど不可能だということです。

では、私たちはどのような対策を取らなければいけないのでしょうか?


まず、お住まいの診断から始めましょう。
(今から建てられる場合も、既に建っている場合でも診断可能です)

診断方法には簡易診断法と耐震診断法があります。 前者はお客様自身が設問に答えて、その点数から耐震力を測ります。 後者は建築士や工務店に依頼して診断してもらう本格的なものです。 また、耐震診断法には一般診断法と精密診断法があります。
建築士や工務店に依頼する場合、家の大きさや場所によって異なりますが、診断費用は3~8万程度です。 最近は悪徳業者も少なくありませんので、必ず診断結果は書類で受け取りましょう。

新名工務店では耐震診断ソフトを使い、耐震力の劣っている箇所や不安な場所を拾い出し、補強計画をご提案しております。 ソフトの詳しい説明は次の 「診断方法」のページ をご覧ください。


診断の結果、耐震力の劣っている場所を補強することになりました。
補強計画や工事の依頼には信用できる業者に、必ず工事契約書を交わしましょう。 口約束はトラブルの元です。 工事途中で仕様変更があった場合はその都度契約書を更新しましょう。 最近は悪徳業者も少なくないので、自分の身は自分で守る心がけも大事です。

また、耐震改修促進のための助成制度が利用できる場合があります。 一度、お住まいの市区町村の役所にお問い合わせください。


耐震補強の方法には基礎を補強する、柱の接合部を補強する、壁を増設するといった様々な方法があります。 下に示したのはその方法の一部です。 これらの他にもたくさんの工法があるので、工事計画や契約書において疑問があれば、 担当者にどんどん質問していきましょう。




- 耐震補強方法の一例 -


基礎の改善 :
基礎の根入れの足りない時は、基礎を図のようにコンクリートで増し打ちする。

新名工務店 地震対策していますか?


基礎を補強する :
コンクリート基礎を打ち増す。

新名工務店 地震対策していますか?

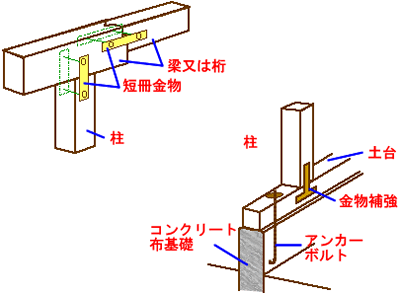

金具補強 :
柱や梁、土台に金具補強を施す。

新名工務店 地震対策していますか?

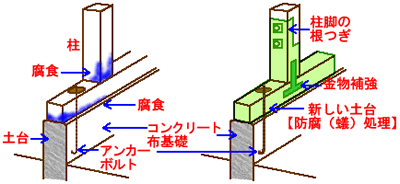

土台の取り替え :
腐食した土台を新しいものに取り替え、さらに金物で補強する

新名工務店 地震対策していますか?

柱の増設 :
2階の柱の下に、1階の柱を設置する。

新名工務店 地震対策していますか?

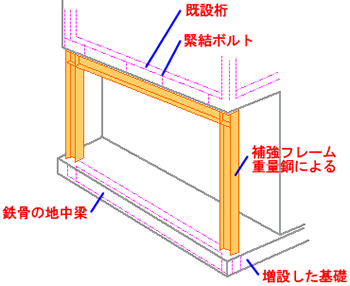

はねだし部の補強 :
2階やベランダのはねだし部の補強

新名工務店 地震対策していますか?

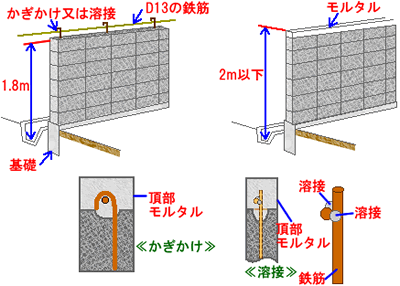

塀の高さの改善 :
塀の高さが1.8mを越える部分のブロック塀を取り除き、頂部に鉄筋を入れ、これに縦筋をかぎかけする。 または、溶接して頂部をモルタルで覆い、塀の高さ2m以下とする。

新名工務店 地震対策していますか?

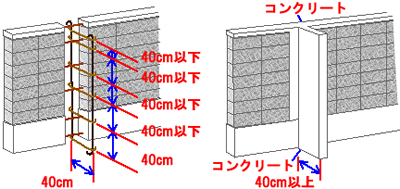

ブロック塀の改善 :
控壁のないものなどは、コンクリートで次のように新しい控壁を作る。
壁のブロックを1ヶ所分頂部から下部まで取り除き、図のように配筋し、コンクリートを打つ。

新名工務店 地震対策していますか?







診断方法

「良いか悪いかなんて、どうやって見ればいいの?」

診断方法

≪ 診断方法と信用性を見る ≫


 新名工務店では、お客様にわかりやすく納得して頂くため、 「住宅性能診断士 ホームズ君 耐震診断Pro」というパソコンソフトを使って、 データ表示や3次元CGで診断書を作成しております。
このソフトは2004年改訂版「木造住宅の耐震診断と補強方法」に対応したもので、 最新の耐震診断方法に基づいた結果と補強設計をお渡しすることができます。

また、建築基準法による耐震性能の診断ができます。 必要なデータを入力するだけで結果が出せるため、新築・リフォームを問わず診断が可能です。
現状と補強工事後の強度や地震発生時の被害想定画像を示すこともできます。



- 操作画面表示例 -
耐震診断法
木造住宅の耐震診断と補強方法」対応

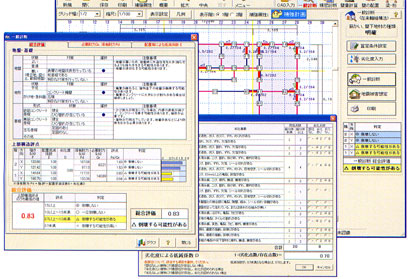

一般診断法 :

【一般診断法】は耐震補強等の必要性の判定を目的としています。 建物の持つ耐力(保有耐力)を「設計上の耐力」「壁のバランス(四分割法)」「劣化度(建物全体)」の3要素から求めます。
評価は、各階各方向ごとに「倒壊しない」から「倒壊する可能性が高い」の4段階で表されます。 診断結果は、グラフ表示や、地震被害想定3次元表示など視覚的に表現されます。


新名工務店 地震対策していますか?

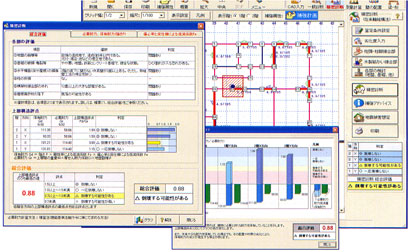

精密診断法 :

【精密診断法】は、より詳細な情報に基づき、耐震補強等の必要性の最終的な判定を目的としています。 また、補強後の診断としても【精密診断法】を行うこととされています。
壁ごとの耐力の詳細設定、部位ごとの「劣化度」「接合部仕様」等を入力して計測します。 評価は、一般診断法と同じく、各階各方向ごとに4段階で表されます。


新名工務店 地震対策していますか?

建築基準法

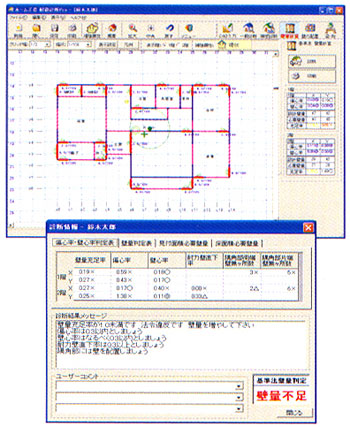

壁量計算・偏心率 :

建築基準法で定められた壁量計算を行います。 必要壁量及び存在壁量より、基準法の判定を行います。
偏心率においては、計算過程の帳票出力が可能です。


新名工務店 地震対策していますか?

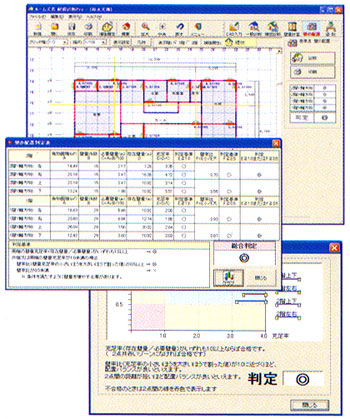

壁の配置 :

壁は位置のバランス計算(平面四分割法)を行います。 建物平面を各方向ごとに4等分したときの両端の壁量の充足率や壁率比を計算し、壁配置のバランスを判定します。
算出拠点となる明細値を、表やグラフでわかりやすく表示します。


新名工務店 地震対策していますか?

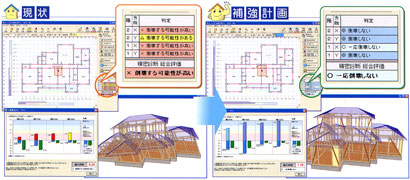

補強計画支援機能

 現状の診断から補強計画、補強後の診断までをトータルでサポートします。 現状の問題点を認識し、補強アドバイスを表示する機能もあるので、補強が必要な箇所の見落としがありません。 また、補強後の地震被害想定3次元CG表示が可能で、補強の効果が一目瞭然です。


新名工務店 地震対策していますか?


新名工務店 地震対策していますか?

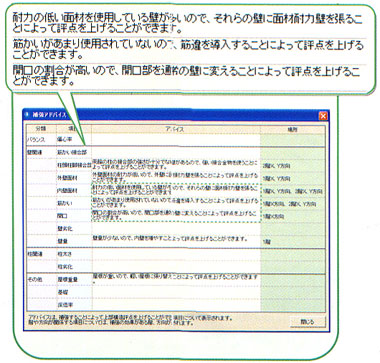

便利機能・・・補強アドバイス
診断結果をもとに、補強部位の位置・補強方法のアドバイスを表示します。 アドバイスを参考に、より効果的な耐震補強設計を行うことができます。

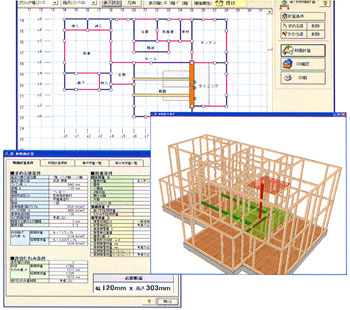

梁・桁 断面計算機能

 梁の材種等の各種条件を設定し、指定した梁の断面計算を行うことができます。 面倒な荷重範囲や曲げ、たわみの算定も一瞬で行うことができますので、 リフォーム時の間取り変更後の強度を確認できます。

●計算方法は、(財)日本住宅・木材技術センター発行の「木造軸組工法住宅の許容応力度設計」を参考にしています。


新名工務店 地震対策していますか?








発生時の行動と準備

家だけではなく、起こった時の備えや知識も十分に。


発生時の行動と準備

≪ もし地震が起きた時は・・・ ≫


- 地震が起きた時のするべき行動 -
屋内編
団らん中
  慌てず出口の確保を!
   丈夫なテーブル、机などの下に隠れるか、余裕のない時は、座布団などで頭部を保護しましょう。 合わせて建物が傾いて玄関が開かなくなり、閉じ込められる恐れがあるので、 特にマンションの方は、出口の確保を!また、すぐ外に飛び出すのは大変危険です。 ブロック塀が倒壊することがあるので、絶対やめてください。
エレベーターの中
  全ての階のボタンを押そう!
   感知装置のあるものは揺れを感じると、自動的に最寄の階で止まり、ドアが開きます。 感知装置のついていないエレベーターの場合は、すばやく各階のボタンを押して、止まった階で脱出します。
万一、止まったままドアが開かないときは、非常停止ボタンを押せば、ドアは手で開けることができますが、 それもできない場合は、中にある非常電話で連絡し、救助隊を待ちましょう。
食事の支度中
  油使用時は、すぐにその場を離れる!
   調理をしているときは、やけどをしないように注意をしながら火を消し、安全な場所へ避難しましょう。 高温の油などを使用しているときに揺れを感じたら、体に油を浴びないように、その場をすぐに離れてください。 ガスの元栓を閉めるのは、揺れが収まってからでも十分間に合います。
仕事中
  新しいビルは耐震設計をクリア。慌てず、机の下に避難!
   近年に建設された新しいビルなら、耐震設計がしっかりしているので、倒壊する可能性は少ないと考えられます。 決して慌てず、机の下などに身を隠し、揺れが収まるのを待つのが賢明です。
外に出る場合は、エレベーターを使わず、階段で移動すること。
トイレの中
  実は、家の中で一番安全な場所!
   家具や大きな置物もないほか、小さなスペースに柱が4本立っているケースが多く、 他の部屋に比べ安全な場所です。まず、ドアを開け、閉まらないようにしっかりと手で押さえておきます。 慌てずに、揺れが収まるまでじっとしておけばよいでしょう。
デパートなど店の中
  頭を保護して、商品から離れる!
   売り場によって安全度が違ってきます。 揺れを感じたら、頭を保護しながら商品や鉢植え、 マネキンなどの置いていないスペースに逃げるか、柱の陰に身を隠しましょう。
揺れが収まったらフロア商品が散乱している場合もあるので、売り場の従業員の指示に従って、 落ち着いて非常口に向かいましょう。
入浴中
  家の中では比較的安全な場所
   家具も置物もない比較的安全な場所なので、慌てず落ち着くことが大切。 まず、窓や扉を開け、出口を確保しましょう。 裸でいる場合、最も危険なのは、鏡や窓ガラス、タイルなどの割れた破片によるケガ。 洗い場にお湯を流し、十分注意して、ケガをしないように避難しましょう。
睡眠中
  布団で頭部を保護。懐中電灯の用意も忘れずに
   目覚めた直後は、とっさに適切な判断をすることが難しくなります。 とにかく体を反転させ、背中を丸くして布団などをかぶりましょう。 揺れが収まったら、声をかけあって家族の無事を確認。 床にガラスの破片などが落ちていることもあるので、常時スリッパを用意しておきましょう。
停電になったときのために、寝室にも懐中電灯を用意して。
屋外編
商店街・ビル街
  落下物に要注意!すばやく近くのビル内に避難
   死角は歩道。 地震で割れた窓ガラスや看板、広告塔、ネオン等などが次々と落下してくる危険性が高いので、 まず、バッグや上着、手などで頭を保護しながら、すばやく近くのビルの内部か、公園、広場に避難しましょう。
車の運転中
  左側に車を止める。すぐに外には飛び出さない!
   地震が発生しても、ドライバーにはなかなか感じにくいものですが、 震度5クラス以上の大地震になると、すぐわかります。
揺れを感じたら、ハンドルを取られないように強く握り、横滑り、衝突、 追突に注意しながら、徐々に減速して道路の左側に停車させます。 慌てて車外に飛び出さず、カーラジオで正しい情報を聞くようにしましょう。
車を離れる場合は、ドアはロックせず、キーはつけたままにしておきます。







- 地震に対する日頃の心がけと準備 -

用意しておきたい非常持ち出し品

非常食 飲料水(ペットボトル等)、乾パン等、缶詰(缶切り)
飲料水(ポリタンク等)
ビスケット、チョコレート類
衣類等 下着(1,2着)、靴下、タオル、軍手
セーター、ジャンパー
下着(着替え用)、洗面用具用
緊急セット 消毒薬、脱脂綿、包帯、マスク、ばんそうこう、傷薬

家族の常備薬、胃腸薬、生理用品
赤ちゃんがいる場合 紙おむつ(応急用)

粉ミルク、哺乳瓶、紙おむつ
お年寄りがいる場合 紙おむつ(応急用)

常備薬、紙おむつ、看護用品
その他 懐中電灯(電池)、携帯ラジオ、ローソク、ナイフ、ラップ、ポリ袋、ウェットティッシュ、紙コップ、新聞紙、携帯トイレ
ビニールシート、採暖用品等
現金、印鑑、証書類、預金通帳、ヘルメット、靴またはスリッパ

A:非常持ち出し品(リュックサックなどに入れる)
B:二次持ち出し品(同上)
C:いつでも取り出せるようまとめて準備

※非常持ち出し品と、後から取りに来るもの(二次持ち出し品)に分けて準備



- 「非常持ち出し袋」だけで、満足していませんか? -

今すぐ震災対策


[ 家の中が一番危険!? ]

家具の固定が命を守る
    大地震の直撃を受けると、家庭の必需品だった家具類やテレビ、冷蔵庫が「恐ろしい凶器」に早変わり。 市販の耐震金具などで、家財道具をしっかり固定してください。

[ 断水時は生活用水に一苦労! ]

風呂の残り湯は貴重な汲み置き水
    阪神・淡路大震災では、飲み水の不足よりも水洗トイレ用の水など、生活用水の不足が深刻でした。 浴槽にいつも水を張り、ふた付きのバケツに水をためておきましょう。

[ 電話が掛かりにくい震災直後 ]

便利な災害用伝言ダイヤル
    震災直後は、電話が非常につながりにくくなります。こんな時に役立つのが、災害用伝言ダイヤル。 使い方は、番号「117」にかけた後、音声案内に従って録音、再生するだけ。 家族との連絡方法の1つとして、覚えてください。

[ ラップ、新聞紙・・・ ]

意外に役立つ日用品
    阪神・淡路大震災の際、市民が「役に立った!」という日用品がラップと新聞紙。 断水で手が洗えないため、ラップに食べ物を包むことで衛生的に食事ができたり、 新聞紙を棒状にし、ラップを巻くと、添え木代わりに使えて重宝したそうです。







Q&A

Q&A

≪ よくある質問集 ≫


Q.1981年以降に建てられた家は大丈夫ですか?

     建築基準法で耐震基準が1981年に改定され、この基準できちんと建てられた家は、 阪神・淡路大震災でも大きな被害は受けていません。
    但し、在来木造にも壁量の計算が義務付けられたのですが、接合部や床構面についての検討は抽象的で、 安全性を十分に確保できている家ばかりではないのが現実です。
    また、在来木造住宅の増改築では、構造の検討をせずに工事を進めるケースが多く見られます。 新築でも、建築確認を受けた内容とは異なる建物が現場で建てられているケースが少なくありません。
    1981年以降に建てられた住宅であっても、大丈夫とは言えないものもあるようです。
Q.補強工事の費用は一般住宅でどれくらい掛かるものなのか?

     家の大きさや場所にもよりますが、診断費用に3~8万円がかかります。
    工事自体は建築年代、規模、補強工法によって違いが出てきます。 100万円以下の場合もあれば、500万円を超える場合も少数ですがあります。 近年行われた工事での平均的な費用は150万円から200万円程度のようです。
Q.工事中は普通に生活できるのか?

     耐震改修は建物によって耐震補強部分が異なりますが、普通に生活を送りながらの耐震改修が可能な場合もあります。 外側から建物を支えたり、増築で弱い部分を補強したり、基礎や土台は、外側から緊結する工法もあります。 これらは、外部工事だけで済みますので、リフォーム工事中の仮住まいなどの必要はなく、 短期間で施工することも可能です。
    但し注意も必要で、例えば基礎が不十分でない場合などに土台を補強してしまうと、建物上部が壊れることもあります。
    耐震改修は建物全体をきちんと耐震診断してから、ベストな工法を選ぶことが重要です。
Q.公共団体の助成制度にはどのようなものがありますか?

公共団体で助成される制度には次のようなものがあります。

住宅の耐震診断に対する補助
地域等の条件はなく、住宅の耐震診断費用の一部を地元の公共団体が負担する。

住宅の耐震改修に対する補助
地震防災対策強化地域等にある人口集築地区や密集市街地整備促進事業等の地区で、 震災時の倒壊によって被害拡大の恐れがある地区に建つ住宅に対して、 耐震改修工事費の一部を地元の公共団体が負担します。 但し、倒壊の危険性等が耐震診断で判定されているなどのいくつかの条件がありますので、 公共団体に確認をしてください。

一般建築物の耐震改修に対する補助
地震防災対策強化地区などに建つ建築物に対して、耐震補強工事費の一部を地元の公共団体が負担します。 但し、耐震改修促進法の改修計画の認定を受けた建築物であることや、 建築年度などのいくつかの条件がありますので公共団体に確認をしてください。

住宅ローン減税
耐震改修工事費のローン残高1%が所得税から控除されます。 これは、新築の住宅ローン減税と同様に10年間適用されます。 また、2005年4月以降に新耐震基準を満たした中古住宅を取得する場合も住宅ローン控除が同様に適用されます。
